適用于多種應用場景的高壓低功耗LDO
日期：2022-11-29
來源：belling
在多節電池供電的應用中，大多會選擇中高壓低功耗LDO來給低壓器件（如MCU等）供電。這些產品除了需要LDO具有極低的靜態功耗外，其中一些應用場景對LDO輸出電壓精度、輸出過沖、紋波、動態響應等性能指標也提出了較高的要求。BL9157輸出電壓精度±1%，上電時輸出無過沖，并且具有良好的電源紋波抑制比、動態響應、全電壓范圍內極低的靜態功耗等性能指標，可以完美地滿足這類應用，典型應用見圖1。
圖1 BL9157 典型應用原理圖
以下列舉了一些典型的應用場景：
場景一：給MCU供電的LDO，需要輸出電壓精度高且上電時無明顯過沖
在給MCU供電的應用中，對LDO的輸出精確要求很高，并且要求上電時LDO輸出不能有明顯的過沖。比如，正常3.3V工作的MCU一般能承受的最高電壓為3.6V，如果LDO的輸出上沖超過3.6V則很可能會導致MCU損壞。BL9157輸出電壓精度±1%，針對輸出過沖進行了專門的設計，在上電時輸出非常穩定，無明顯上沖。（見圖2-1、圖2-2）
圖2-1電源開關機測試圖
圖2-2電源開關機輸出無過沖測試結果
場景二：在電池供電的應用中需要LDO在寬輸入電壓范圍內（VIN=VOUT～VMAX）具有低功耗性能
在電池供電的產品中，當電池電量降低時電池的電壓也會隨之降低，此時相比LDO的輸出電壓壓差減小，有的LDO在壓差減小時靜態功耗會明顯增大，無法滿足全電壓范圍內低功耗的要求。BL9157在全電壓范圍內都具有極低的靜態功耗。典型測試應用圖和測試數據如下圖3和表1。
圖3 BL9157 VIN=VOUT～VMAX的IQ測試原理圖
表1 BL9157不同輸入電壓(VIN)下的IQ表（VOUT=3.3V）
場景三：在負載電流劇烈變化的應用中需要LDO具有良好的動態響應性能
負載電流劇烈變化的應用對LDO的動態響應性能提出了更高的要求。在系統應用中，當負載電流變化時LDO的輸出電壓不能有明顯的波動，如果輸出電壓波動過大可能會導致負載進入欠壓保護狀態，更嚴重的甚至可能會引起負載的損壞。BL9157具有優異的動態響應性能。（見圖4-1、圖4-2）
圖4-1 BL9157動態響應測試圖
圖4-2動態響應（VOUT=5V IOUT=15mA～135mA動態切換）測試結果
場景四：特殊應用需要LDO在全溫度范圍內輸出電壓和靜態功耗保持穩定
對于一些特殊的應用領域場合如基站電源等，應用環境惡劣，這樣就對于芯片的全溫度范圍內的指標提出了更高的要求。BL9157在全溫度范圍內輸出電壓以及靜態電流無明顯變化，可以很好地滿足該類應用的設計要求。（見圖5-1、圖5-2、圖5-3）
圖5-1 全溫范圍VOUT、IQ測試圖

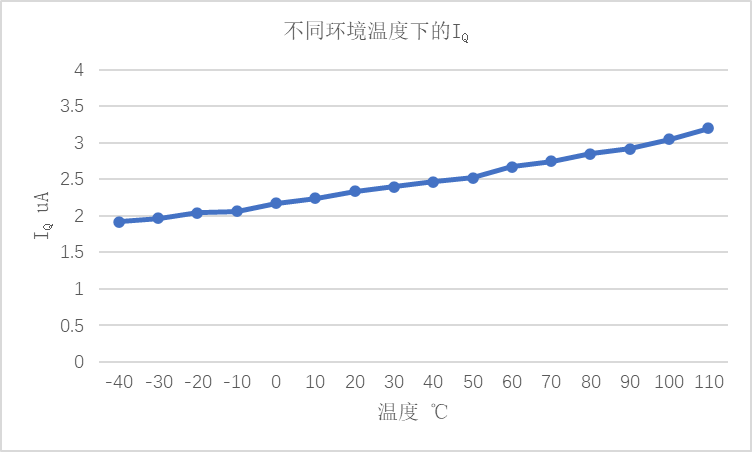

圖5-2 BL9157在不同環境溫度下的IQ變化
圖5-2 BL9157在不同環境溫度下的IQ變化
場景五：高集成度的電子產品需要LDO具有輸出低紋波的特性
隨著電子產品的復雜度和集成度不斷提高，對于系統電源的紋波要求也越來越高。相比于傳統的DC/DC方案，LDO可以更好地降低輸出紋波。BL9157具有良好PSRR（電源抑制比）性能，在電源電壓波動時可以確保輸出電壓保持穩定。（見圖6-1、圖6-2）
圖6-1 BL9157 PSRR測試圖
圖6-2 BL9157 PSRR vs Frequency (VOUT=5V, IOUT=10mA)測試結果
BL9157產品介紹
BL9157是一款高精度、低壓差、低功耗的線性穩壓電路，最高工作電壓30V，最大電流可達150mA。該產品具有出色的動態響應和PSRR性能，上電時輸出無過沖，全電壓范圍內具有極低的靜態功耗，特別適合節能和低功耗的應用場景。在一些對輸出過沖、動態響應或者全溫度范圍內靜態功耗有嚴格要求應用場合，BL9157是十分理想的選擇。
主要特性
? 低功耗：2uA（Typ）
? 最大輸出電流：150mA
? 低壓差：650mV@100mA VOUT=5V
? 高耐壓：30V（Max）
? PSRR：-60dB@217Hz
? 高精度：±1%
? 內部集成OTP功能
? ESD（HBM）高達8kV
? 封裝形式：SOT89-3（兩種腳位）
圖7 BL9157不同封裝腳位
典型應用領域
? 電池供電設備
? 通訊設備
? 儀器儀表
? 智能家居
? BMS
