高可靠性、高精度實時時鐘模塊SD2400系列

內置晶振、電池、串行NVSRAM/EEPROM、12字節用戶SRAM、IIC接口、多種中斷輸出

概述：

      SD2400系列是一種具有內置晶振、支持IIC串行接口的高精度實時時鐘芯片，CPU可使用該接口通過5位地址尋址來讀寫片內32字節寄存器的數據(包括時間寄存器、報警寄存器、控制寄存器、通用SRAM寄存器)。SD2400系列內置晶振,該芯片可保證時鐘精度為±5ppm(在25℃下)，即年誤差小于2.5 分鐘；該芯片內置時鐘精度調整功能，可以在很寬的范圍內校正時鐘的偏差(分辨力3ppm)。SD2400系列內置的一次性工業級電池或充電電池可保證在外部掉電情況下時鐘使用壽命為5～8年時間。SD2400系列采用了多種提高芯片可靠性的技術,可滿足對實時時鐘芯片的各種需要，是在選用高精度實時時鐘時的理想選擇。

 主要性能特點：

      >低功耗： 1.0μA 典型值(時鐘電路部分，Ta=25℃)。

      >工作電壓：3.3V～5.5V，工作溫度：民用級0℃～70℃，工業級－40℃～+85℃（均有寬溫型號選擇，請看相應型號資料）。

      >標準IIC總線接口方式, 時鐘電路最高速度400KHZ(4.5V～5.5V)。

      >年、月、日、星期、時、分、秒的BCD碼輸入/輸出,并可通過獨立的地址訪問各時間寄存器。

      >閏年自動調整功能(從2000年～2099年)。

      >可選擇12/24小時制式.

      >內置年、月、日、星期、時、分、秒共7字節的報警數據寄存器及1字節的報警允許寄存器。

      >內置12字節用戶SRAM寄存器可用于存儲用戶的一般數據。

      >可設定并自動重置的單路報警中斷功能（時間范圍最長設至100年）,年、月、日、星期、時、分、秒報警共有96種組合方式，并有單事件報警            和周期性報警兩種中斷輸出模式.

      >周期性頻率中斷輸出:從32768Hz～1/16Hz……1秒共十五種方波脈沖.

      >自動重置的8位倒計時定時器,可選的四種時鐘源（4096HZ、64HZ、1HZ、1/60HZ）。

      >三種中斷均可選擇從INT腳輸出,并具有兩個中斷標志位.

      >內置晶振，出廠前已對時鐘進行校準，時鐘精度為±5ppm(在25℃±1℃下)，即年誤差小于2.5 分鐘。

      >內置時鐘精度數字調整功能，可通過程序來調整走時的快慢。用戶采用外置或內置的溫度傳感器，設定適應溫度變化的調整值，可實現在寬溫

        范圍內高精度的計時功能(在-40℃～85℃小于±5ppm)。

      >內置備電自動切換功能 ，芯片依據不同的電壓自動從VDD切換到VBAT或從VBAT切換到VDD。

      >在VBAT模式下，芯片具有中斷輸出允許或禁止的功能,可滿足在備用電池供電時輸出中斷的需要。

      >內置的充電電池及充電電路，在電池滿充時可保證內部時鐘走時超過半年，累計電池電量超過550mAh,電池使用壽命為5～8年時間；內置的

        一次性民用級電池使用壽命為3～5年，一次性工業級電池使用壽命為5～8年時間。

      >內置的16kbit～256kbit非易失性SRAM（C/D/E型）,其讀寫次數為100億次，且內部寫延時小于300ns。

      >內置的2kbit～256kbitE2PROM（F/B/C/D/E型）,其擦寫次數100萬次

      >內置IIC總線0.5秒自動復位功能(從Start命令開始計時),保證時鐘數據的有效性及可靠性,避免總線掛死問題。

      >內置三個時鐘數據寫保護位, 避免對數據的誤寫操作，可更好地保護時鐘數據。

      >內置VBAT模式IIC總線通信禁止功能，從而避免在電池供電時CPU對時鐘操作所消耗的電池電量，也可避免在主電源上、下電的過程中因CPU

        的I/O端口所輸出的不受控的雜波信號對時鐘芯片的誤寫操作，進一步提高時鐘芯片的可靠性。

      >內置上電復位電路及指示位;內置電源穩壓,內部計時電壓可低至1.5V。

      >芯片管腳抗靜電(ESD)>4KV。

      >芯片在興威帆的評估板上可通過4KV的群脈沖(EFT)干擾。

    型號列表:

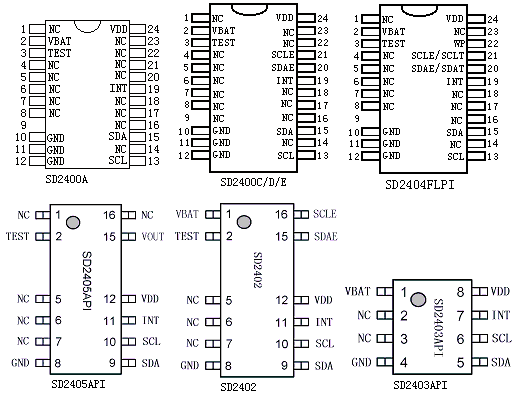

 管腳設置:

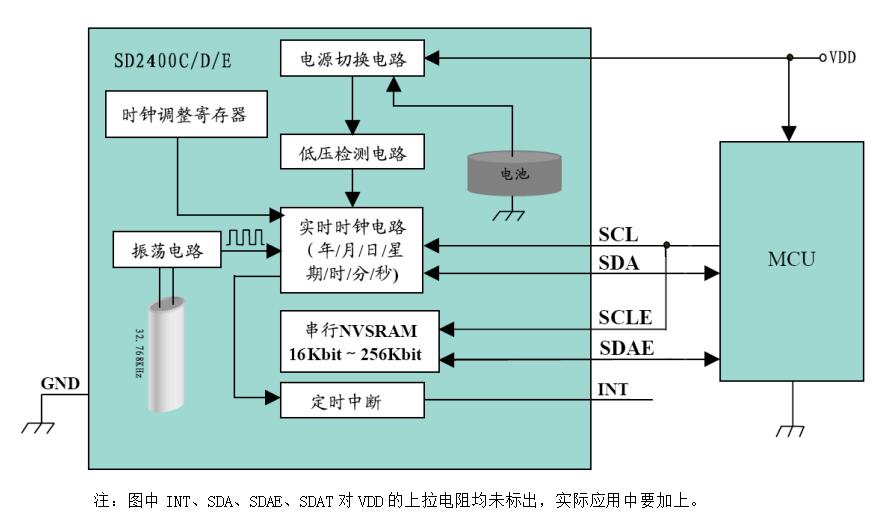

原理框圖:

SD2400系列產品手冊下載
